Thermische Presslaminate sind Grundlage für z.B. die Leiterplattenproduktion und die Smartkartenherstellung. Mit unseren vielseitigen und innovativen Lösungen sorgen wir seit Unternehmensgründung für das notwendige Handling rund um die Laminierpressen namhafter Hersteller.









Pressenbeschickung für Kartenherstellung

Anlagenbeispiel zur Pressenbeschickung für die Herstellung der neuen Personalausweise

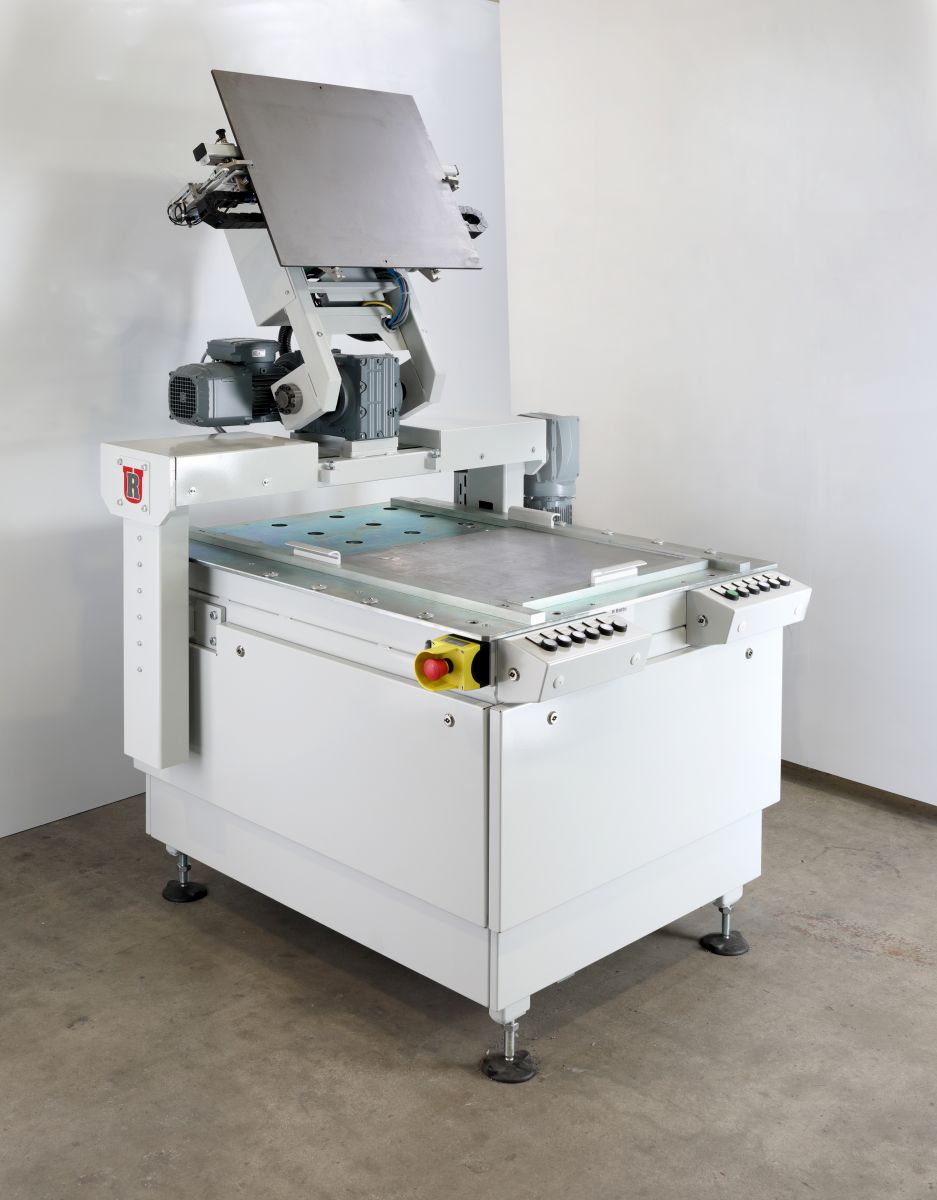

Legestation mit Deckplattenabhebung, Stiftnachführung und Nutzenbereitstellung
Halbautomatischer Ausstapeltisch

Legestation und Ausstapeltisch manuell und teilautomatisiert

Anfang der  Produktionskette zur Multilayerherstellung sind Legestationen, in denen die zu laminierenden Presspakete auftragsbezogen zusammengestellt werden. Aus unserem Produktprogramm stehen manuelle, wie auch teilautomatisierte Legearbeitsplätze zur Verfügung, die nach Kundenwunsch mit verschiedenen Optionen ausgestattet werden können

  • Deckplattenabhebung
  • Sicherungsklinken bei gehobener Deckplatte
  • Ergonomische Arbeitshöhenverstellung
  • Motorisch verfahrbare Stiftheber
  • Schubladen für Legematerial
  • Optische Legehilfe mit Kreuzlaser
  • Speicher für Leerwerkzeuge

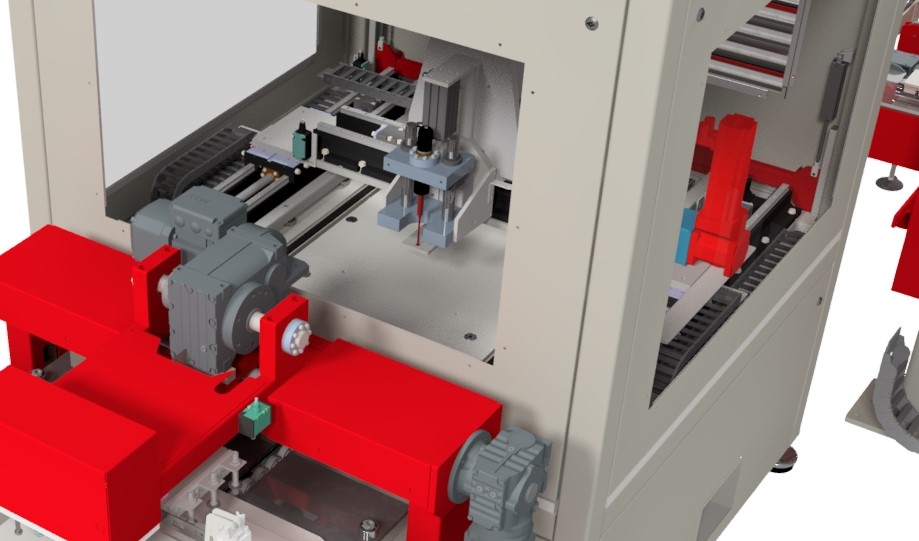

  • Entstiftungsfunktion mit Auffangbehälter
  • Automatischer Werkzeugtransport
  • Edelstahlausführung
Automatische Trennblechzuführung und Bereitstellung neben dem Legetisch
Riemenförderer in Edelstahlausführung
Drehtisch

Transport und Lagerung der Werkzeuge und Trennbleche

Automatisierungen in der Trennblechlogistik von der Bereitstellung über den Abtransport bis zur Reinigung lassen sich in der wirtschaftlichen Serienproduktion nicht mehr wegdenken. Mit der automatischen Trennblechzuführung bekommt der Mitarbeiter das Blech griffbereit in optimaler Orientierung neben dem Legeplatz zur Verfügung gestellt.

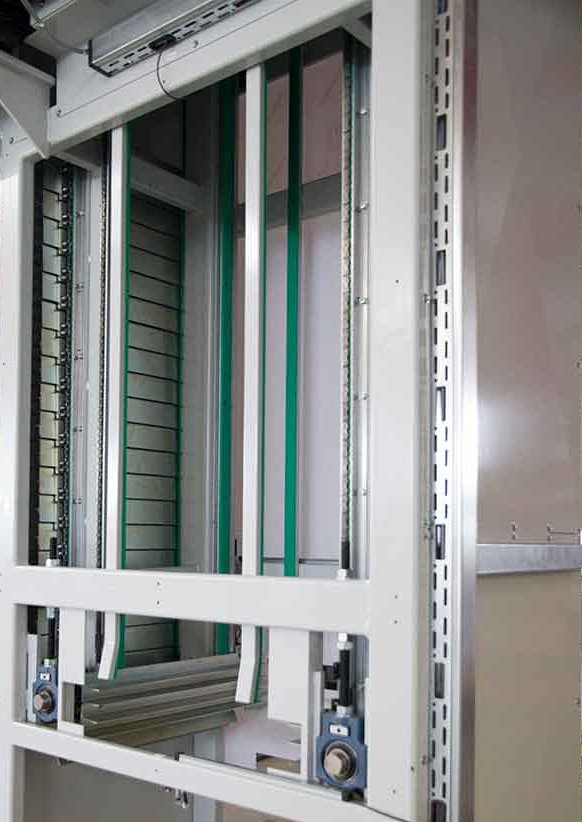

Der Leerplattenspeicher (Kettenspeicher) dient der Aufnahme mehrerer Presswerkzeuge. Das Speicherprinzip ist das „Last in, First out - Prinzip”. Die Anzahl der Speicherplätze ist je nach Kundenwunsch frei wählbar.

  • Zusätzliche Staupositionen in Rollenförderstecken durch Ausheberrechen
  • Hochklappbare Rollenbahn als Durchgangsmöglichkeit
  • Rollenbahn, motorisch schwenkbar als Kipptischfunktion
  • Winkelübergaben als Kombination aus Rollenförderer und Zahnkettenstrang
  • Drehstationen
  • Kugeltische als Arbeitsplätze und für die manuelle Handhabung
Trennblechhandling mit 3-Achsportal

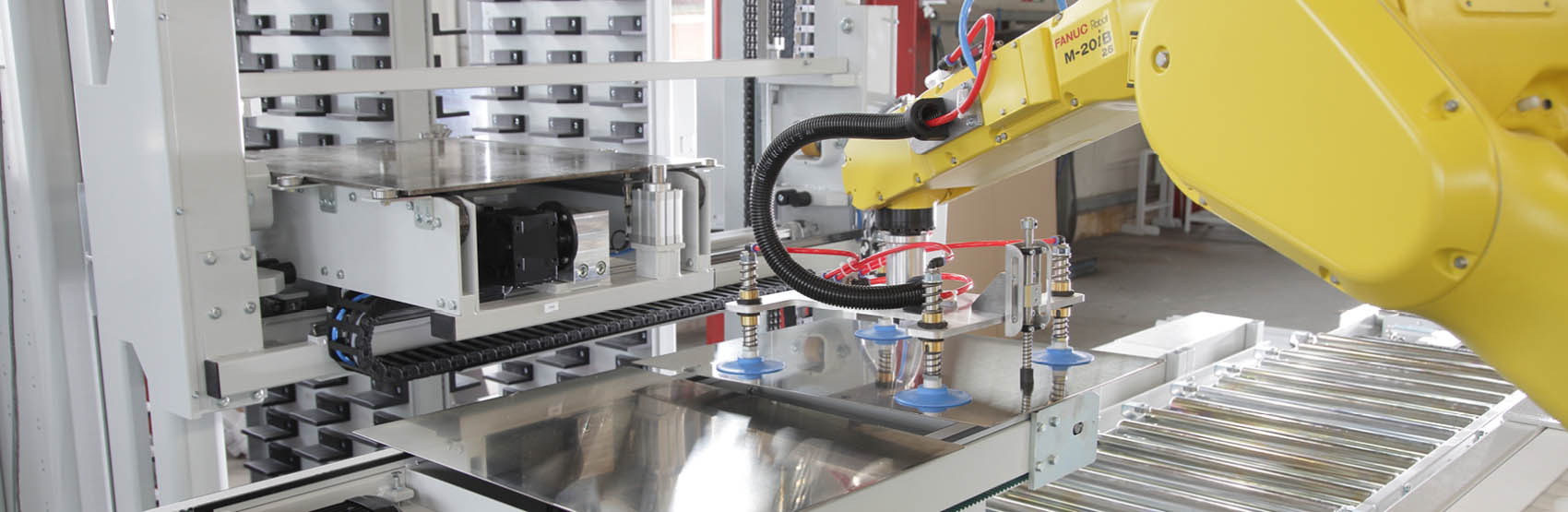

Trennblechhandling mit Industrieroboter

Handlingseinheiten für Deckplatten und Trennbleche

Zum Handling der Deckplatten und Trennbleche bieten wir unseren Kunden die notwendige Fördertechnik, Greifer und Umladeportale an und planen das erforderliche Logistikkonzept. Da wo klassische 3-Achsportale die erforderlichen Bewegungsfreiheitsgrade erfüllen, setzen wir dieses solide und einfach strukturierte Lösungskonzept ein. In den Anwendungen, in denen es anspruchsvoller zugeht, stellen Industrieroboter komplexere Bewegungsabläufe zur Verfügung und das bei einem attraktiven Preis-Leistungsverhältnis. Wenn lineare Bewegungen nicht mehr ausreichen oder eine höhere Produktflexibilität erforderlich ist, steigern Roboteranwendungen die Produktivität und entlasten die Mitarbeiter bei der Handhabung der sperrigen und schweren Trennbleche. Die richtige Sensorik und das der Aufgabe angepasste Greiferhandling schafft Prozesssicherheit auch bei verschiedenen Blechtypen in beliebiger Folge.

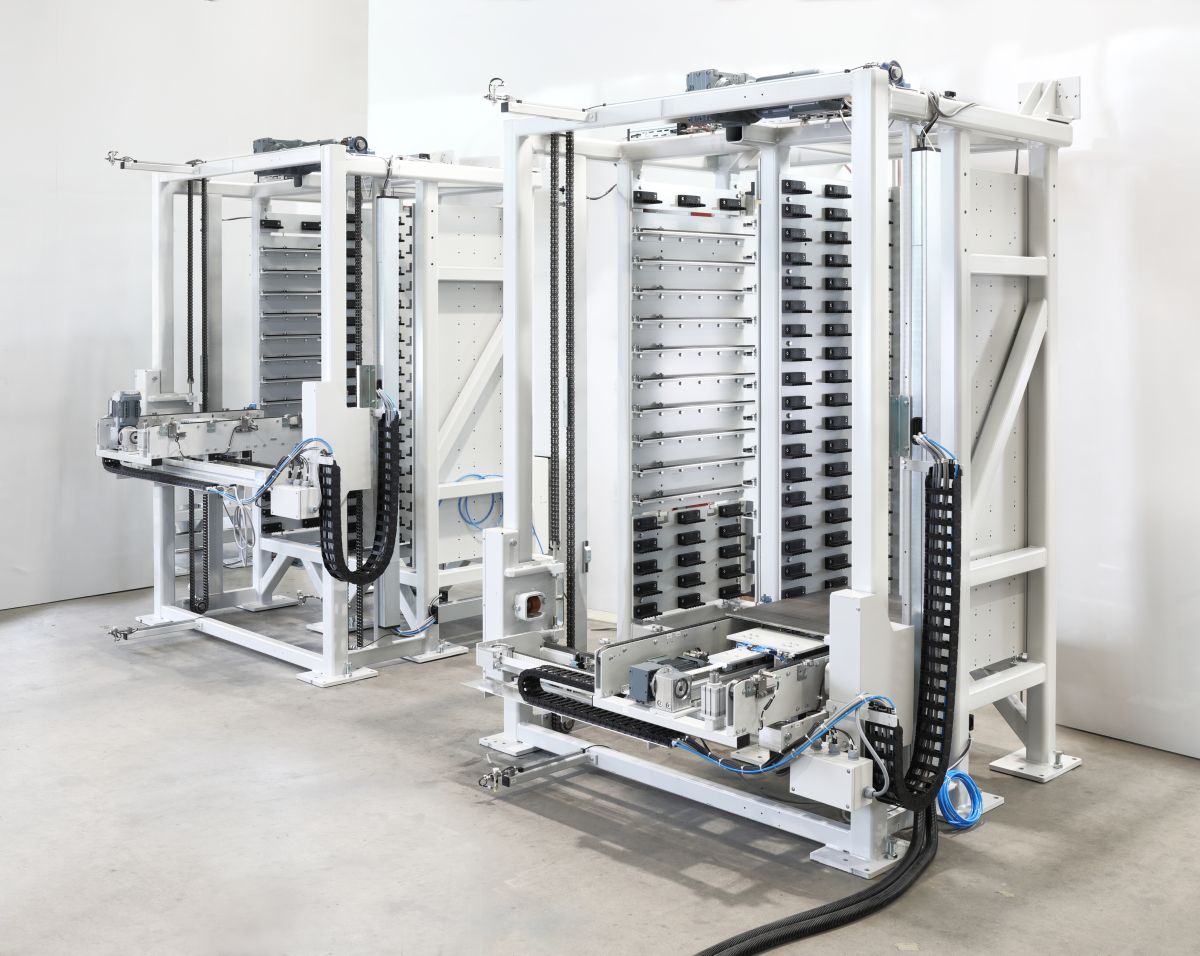

Speicher mit Manipulator zur Pressenbeschickung

Speicher mit Manipulator zur Pressenbeschickung

Die hohen Durchsatzleistungen der Mehretagenpresstechnik lässt sich nur mit vor- und nachgelagerten Speichern für die gelegten und verpressten Werkzeuge erzielen. Während der Presszyklen kann der Folgeauftrag bereits mit dem Hubtisch wieder vorkommissioniert werden. Einfachspeicher sowie Tandemspeicher stehen für die individuellen Aufgaben der verschiedenartigen Presslaminate zur Verfügung. Abmessungen, Nutzlasten und Etagenzahl richten sich nach der konkreten Aufgabenstellung unserer Kunden und werden nach Bedarf den Anforderungen angepasst.

  • Zusatzausstattungen wie
  • Treppenaufgang
  • Begehbares Podest
Transportwagen für Trennbleche

Praktisches Zubehör

Zur Vervollständigung des Materialhandlings stellen wir Transportwagen für die Trennbleche zur Verfügung. Ob beim Legen, Entstapeln oder als Zwischenpuffer eignen sich diese einfachen Helfer im Produktionsalltag.

Handentstifter mit gefedertem Kugeltisch

Zur Entstiftung der Presswerkzeuge steht der Handentstifter mit gefedertem Kugeltisch für einfache Einsatzzwecke zur Verfügung.
