Automatisierte Schubkastenmontage

Roboterlösungen für die Schubkastenmontage in der Möbelindustrie

Im Möbelbau zählt Präzision – vor allem bei der Montage von Schubkästen. Als wiederkehrender, oft zeitintensiver Arbeitsschritt in der Produktion beeinflusst er maßgeblich Taktzeit, Produktqualität und Ergonomie. Mit den Automatisierungslösungen von Rotte für die Schubkastenmontage optimieren Sie diesen Prozess dauerhaft: Unsere Systeme montieren Schubkästen schnell, positionsgenau und wiederholsicher – angepasst an Ihre individuellen Möbelsysteme. So steigern Sie nicht nur Ihre Ausbringung, sondern senken Fehlerquoten und entlasten Ihre Mitarbeitenden spürbar.

Mehr erfahren

Ein Produktionsband mit mehreren flachen Holzplatten und Metallbeschlägen unter hellem Licht, im Hintergrund ein gelber Industrieroboterarm und Metallstäbe.

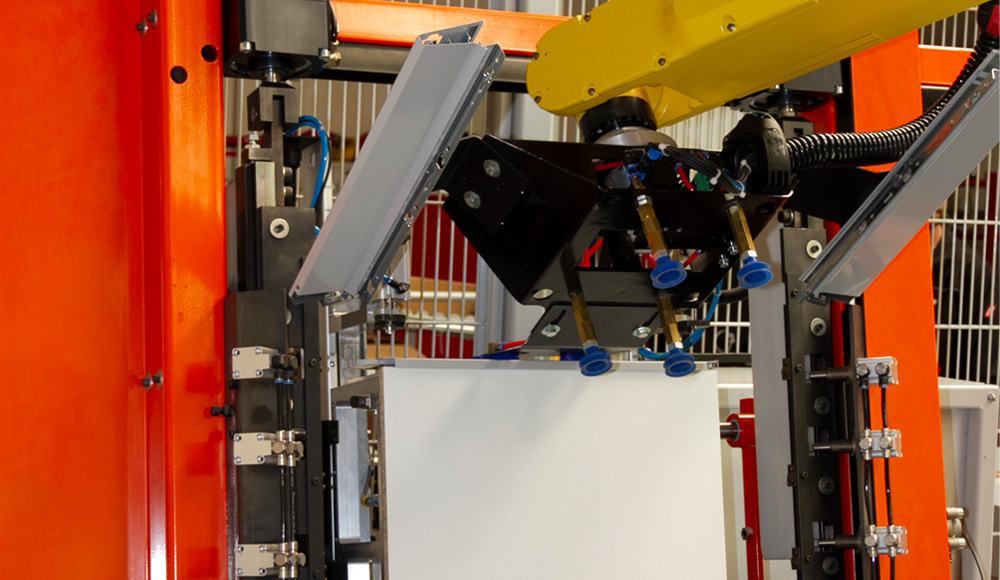

Gelber Industrieroboterarm mit Greifern und Saugnäpfen, der eine weiße Platte in einem orangefarbenen Maschinenrahmen hält, umgeben von Metallstreben und elektrischen Kabeln.

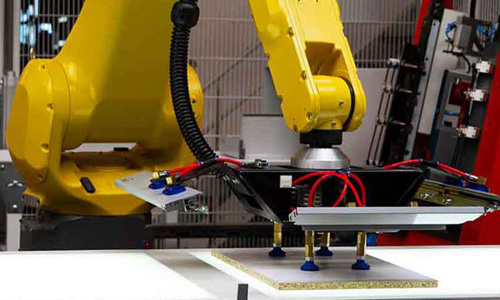

Nahaufnahme eines gelben Industrieroboterarms, der eine flache Platte mit Saugern greift, in einer Werkstatt oder Produktionsumgebung

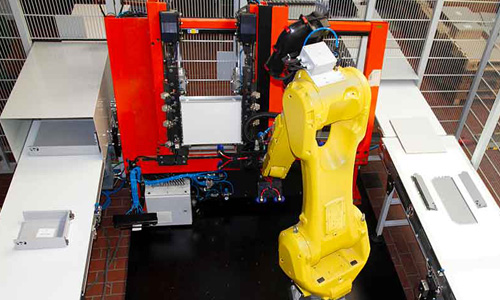

Gelber Industrieroboterarm vor roter Maschineneinheit in einer Produktionsumgebung mit weißen Arbeitstischen auf beiden Seiten

Person legt Papier mit UV-Marker unter eine blaue UV-Lampe auf einem Arbeitstisch in einer Lagerumgebung mit Kartons.

Modulare Systeme – exakt abgestimmt auf Ihre Produktionsumgebung

Unsere Lösungen für die Schubkastenmontage sind modular aufgebaut und lassen sich problemlos in bestehende Fertigungslinien integrieren – ob in teilautomatisierten Werkstätten oder vollautomatisierten Industrieanlagen. Dabei berücksichtigen wir alle relevanten Parameter: von der Art der Möbelbeschläge (z. B. Metallzargen, Holzzargen, Tandem- oder Unterflurschienen) über die Bauhöhe der Schubkästen bis hin zu individuellen Designvorgaben. Dank unserer intelligenten Steuerung lassen sich auch unterschiedliche Varianten auf einer Linie montieren – ganz ohne mechanischen Umbau.

Anlagenbeispiel:

Roboterzellen	4 Roboterzellen: 1 Zelle zur Bereitstellung der Böden mit 28 Palettenstellplätzen, 1 Zelle zur Bereitstellung von Zargen und Rückwänden, 2 Zellen mit je einer vollautomatischen Presse und Bauteilerkennung zur SK/AZ-Montage in „Losgröße 1“
Verbindung der Zellen	Per Gurtförderer
Böden (Breite)	300 – 1.200 mm
Böden (Tiefe)	300, 400, 500 mm
Zargen (Tiefen)	300, 400, 500 mm, unterschiedliche Typen
Rückwände (Breiten)	Breiten von 120 – 1.200 mm, unterschiedliche Typen
Output	2.131 SK/AZ je Schicht
Zustellung der Presse	vollautomatisch, stufenlos
Einlegen und Entnahme	vollautomatisch in „Losgröße 1

Automatisierung für mehr Qualität in der Schubkastenmontage

Vom Ausrichten der Seitenteile über das Einfügen von Rückwänden und Böden bis hin zur Befestigung der Beschläge – unsere Automatisierungslösungen übernehmen sämtliche Arbeitsschritte der Schubkastenmontage mit hoher Wiederholgenauigkeit. Dabei erkennen intelligente Sensorsysteme Form, Position und Ausrichtung der Einzelteile automatisch und führen sie präzise zusammen. Das bringt zahlreiche Vorteile:

Konstante Montagequalität unabhängig von Tagesform oder Mitarbeitereinsatz
Hohe Taktleistung durch durchgängige Automatisierung und kurze Umrüstzeiten
Fehlerminimierung durch automatische Positions- und Maßkontrollen
Flexibilität bei wechselnden Schubkastensystemen und Möbeldesigns
Bedarfsorientiert: Produktion von Schubkästen und Auszügen, die Just-In-Sequence an der Schrank-Montage-Linie benötigt werden

Individuelle Greif- und Fügetechnik – für passgenaue Montage

Die Verarbeitung von Holzelementen, Metallzargen oder Kunststoffteilen erfordert angepasste Greif- und Fügetechniken. Rotte entwickelt für jedes Projekt spezifische Lösungen, um Bauteile beschädigungsfrei aufzunehmen, zu positionieren und dauerhaft zu verbinden. Pneumatische oder servoelektrische Fügeeinheiten stellen dabei sicher, dass alle Verbindungspunkte exakt sitzen – ob gesteckt, verschraubt oder genagelt. Auf Wunsch ergänzen wir unsere Systeme um automatische Klebstoffapplikationen oder Schraubsysteme.

Intelligente Kontrolle für maximale Prozesssicherheit

Unsere Schubkastenmontagesysteme sind mit modernen Sensor- und Kameratechnologien ausgestattet. So prüfen sie nicht nur die korrekte Positionierung aller Teile, sondern erkennen auch Toleranzabweichungen, beschädigte Komponenten oder fehlende Bauteile. Fehler werden unmittelbar erkannt und automatisch korrigiert oder aussortiert – für eine lückenlose Qualitätssicherung und weniger Ausschuss.

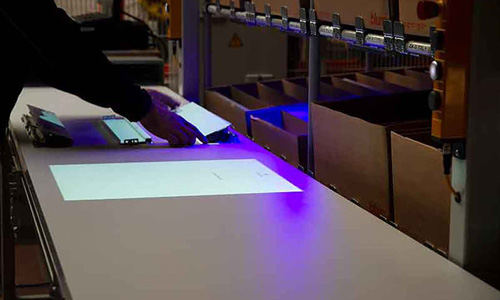

Die Materialzuführung erfolgt entweder manuell durch einen Mitarbeiter oder vollautomatisch. Die manuelle Bereitstellung wird durch optische Assistenzsysteme wie produktspezifische Projektionen und pick-to-light unterstützt. Bei der vollautomatischen Materialzuführung entnimmt der Roboter das Material direkt oder wird durch ergänzende Roboterzellen unterstützt.

Breite Anwendungsbereiche – von der Küche bis zum Bad

Die automatisierte Schubkastenmontage von Rotte kommt in allen Bereichen der Möbelproduktion zum Einsatz: Küchenmöbel, Badmöbel, Wohnwände, Büroeinrichtungen oder modulare Aufbewahrungssysteme. Überall dort, wo Schubkästen in großen Stückzahlen montiert werden müssen, sorgt unsere Technologie für Effizienz, gleichbleibend hohe Qualität und eine optimierte Fertigungstiefe.

Ihr Projekt in besten Händen – mit Rotte als Partner

Von der ersten Machbarkeitsanalyse über die Konstruktion und Inbetriebnahme bis zur langfristigen Wartung: Bei Rotte erhalten Sie ein vollständiges Leistungspaket aus einer Hand. Unser interdisziplinäres Team entwickelt maßgeschneiderte Lösungen für Ihre Anforderungen – wirtschaftlich, skalierbar und zukunftssicher. Auch bei sich wandelnden Anforderungen unterstützen wir Sie flexibel und zuverlässig.

Jetzt beraten lassen – Automatisierung mit Mehrwert

Sie möchten Ihre Schubkastenmontage beschleunigen, vereinheitlichen und auf ein neues Qualitätsniveau heben? Dann sprechen Sie mit den Automatisierungsspezialisten von Rotte! Gemeinsam analysieren wir Ihre Prozesse und zeigen Ihnen auf, wie Sie mit unseren Lösungen für die Schubkastenmontage Ihre Produktion nachhaltiger, leistungsfähiger und wirtschaftlicher gestalten können.
